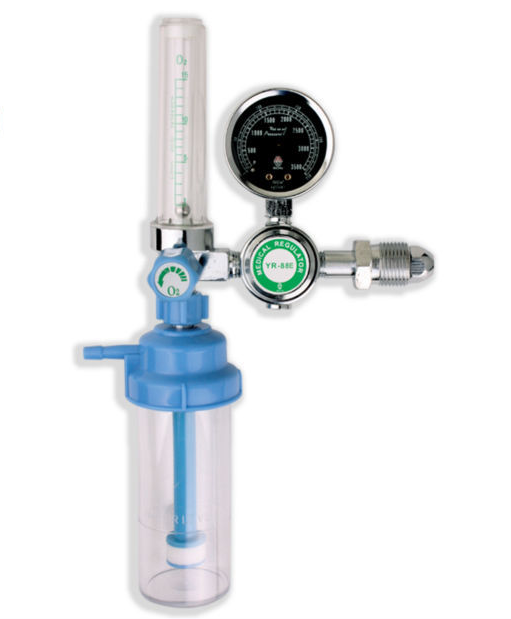

一个氧气压力调节器是一个控件阀门将流体的输入压力降低到其输出处的期望值。调节器用于气体和液体，可以是一个整体装置，输出压力设置、限流器和传感器都在一个阀体中，或者由单独的压力传感器、控制器和流量阀组成。
压力调节器的主要功能是使通过调节器的气体流量与施加在其上的气体需求相匹配，同时保持恒定的输出压力。
如果负载流量减少，则调节器流量也必须减少。如果负载流量增加，则调节器流量必须增加，以防止控制压力因压力系统中的气体短缺而降低。
一种压力调节器，包括：限制元素A.加载元素和一个测量元件：
在图中的单级调节器中，在隔膜上使用了一个力平衡来控制一个提升阀以调节压力。在没有进口压力的情况下，隔膜上方的弹簧将隔膜推到提升阀上，使其保持开启状态。一旦引入进口压力，打开的锥盆允许流向膜片，上部腔室的压力增加，直到膜片被向上推到弹簧上，导致锥盆减少流量，最终停止进一步增加的压力。通过调节顶部螺杆，可以增加膜片上的向下压力，需要在上腔室中增加压力以保持平衡。这样就控制了调节器的出口压力。
高压气体从供应源通过进口阀进入调节阀。然后气体进入调节阀的阀体，由针阀控制。压力上升，推动隔膜，关闭隔膜连接的进口阀门，防止更多的气体进入调节阀。
出口侧装有一个压力表。当气体从出口侧抽出时，调节器体内的压力下降。隔膜被弹簧推回，阀门打开，让更多的气体从供应源进入，直到出口压力和弹簧之间达到平衡。因此，出口压力取决于弹簧力，弹簧力可以通过调节手柄或旋钮来调节。
出口压力和进口压力将隔膜/提升阀组件保持在关闭位置，以抵抗大弹簧的作用力。如果供应压力下降，就好像大弹簧压缩增加，允许更多气体和更高压力在出口室中形成，直到达到平衡压力。因此，如果供应压力下降，出口压力将增加，前提是出口压力保持低于下降的供应压力。
这是导致储罐末端倾倒的原因，其中由加压气体储罐提供供应。对于单级调节器，当供油箱变低时，较低的进口压力会导致出口压力上升。如果未调整弹簧压缩以进行补偿，提升阀可以保持打开状态，并允许油箱快速排放其剩余内容物。换句话说，对于给定的弹簧设置，供给压力越低，调节器可以实现的压差越低。
